Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — FUNDATEC 2022

Engenharia ElétricaLeis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos
Código
qa276163
Banca
FUNDATEC
Órgão
IF RS
Ano
2022
Cargo
Téc ( )

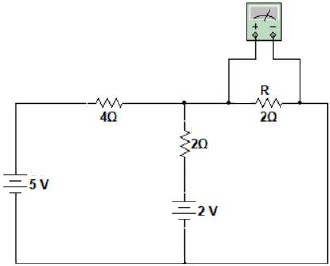

Para o circuito a seguir, determine a tensão medida no voltímetro no resistor R de 2Ω.Imagem associada para resolução da questão
  1. A1,5V.
  2. B1,8V.
  3. C2,1V.
  4. D2,8V.
  5. E3,3V.
Revelar gabarito e comentário

GabaritoB — 1,8V.
