Questão de Engenharia Elétrica — Diodos (Retificador, Zener, Schottky, LED) — IBFC 2022
Engenharia ElétricaDiodos (Retificador, Zener, Schottky, LED)
- Código
- qa277474
- Banca
- IBFC
- Órgão
- EBSERH HU-UNIFAP
- Ano
- 2022
- Cargo
- Eng (EBSERH UNIFAP)

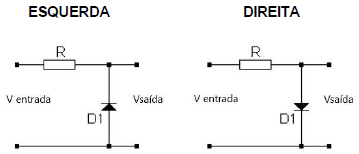

Considerando os dois circuitos grampeadores (ceifadores) abaixo, sabendo que sua entrada (Ventrada) está sendo alimentada por uma tensão senoidal pura e sabendo que os componentes R e D1 são compatíveis com a tensão aplicada, pode-se afirmar que nas duas saídas (Vsaída) da esquerda e da direita, respectivamente, temos:
- Asomente os semiciclos positivos e negativos
- Bsomente os semiciclos negativos e positivos
- Csomente os semiciclos positivos nos dois circuitos
- Dsomente os semiciclos negativos nos dois circuitos
- Eem ambos os circuitos a mesma onda senoidal pura de entrada, com pequena atenuação devido ao resistor em série
