Questão de Engenharia Elétrica — Transistor Junção Bipolar (TJB) — FUNDATEC 2022

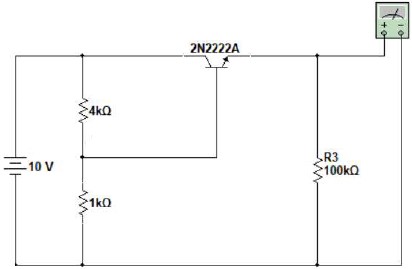

Determine a tensão no resistor R3, de carga de 100KΩ, medida no voltímetro do circuito a seguir, sabendo que a tensão Vbe do transistor é de 0,6V e que o Hfe = 100. Considere que a corrente de polarização na base do transistor é desprezível.

1. A1,4V.
2. B1,7V.
3. C2,0V.
4. D5,0V.
5. E10,0V.
