Questão de Engenharia Elétrica — Diagrama de Blocos e Funções de Transferência — INSTITUTO AOCP 2022

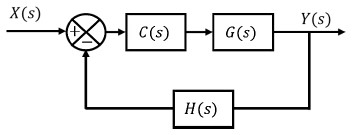

Os sistemas de controle podem ser representados na forma de diagrama de blocos. Considere a representação do sistema controlado apresentado na figura a seguir:   Assinale a alternativa que apresenta a relação da saída Y(s) pela entrada X(s).

1. A$\dfrac{Y(s)}{X(s)} = \dfrac{1+H(s)}{1+C(s)⋅G(s)⋅H(s)}$
2. B$\dfrac{Y(s)}{X(s)} = \dfrac{C(s)⋅G(s)}{1+C(s)⋅G(s)⋅H(s)}$
3. C$\dfrac{Y(s)}{X(s)} = \dfrac{C(s)⋅G(s)}{1+H(s)}$
4. D$\dfrac{Y(s)}{X(s)} = \dfrac{G(s)}{1+C(s)⋅H(s)}$
5. E$\dfrac{Y(s)}{X(s)} = 1+C(s)⋅G(s)⋅H(s)$
