Questão de Engenharia Elétrica — Controles Lógicos Programáveis - CLP e Sistemas Supervisórios e de Aquisição de Dados - SCADA) — INSTITUTO AOCP 2022

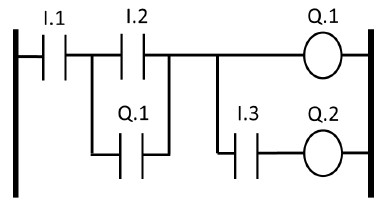

Observe o diagrama em Ladder da seguinte figura, em que I.1, I.2 e I.3 são botões e Q.1 e Q.2 são lâmpadas.   Considerando o diagrama em Ladder apresentado, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.   ( ) Sempre que a lâmpada Q.2 está acesa, a lâmpada Q.1 também está acesa.   ( ) Há uma maneira de manter as lâmpadas acesas com o botão I.2 desacionado.   ( ) Para manter a lâmpada Q.2 acesa, é necessário manter o botão I.3 acionado.   ( ) Quando o botão I.1 está desligado, todas as lâmpadas estão acesas.

1. AF – V – F – V.
2. BV – F – V – V.
3. CV – F – F – F.
4. DF – V – V – V.
5. EV – V – V – F.
