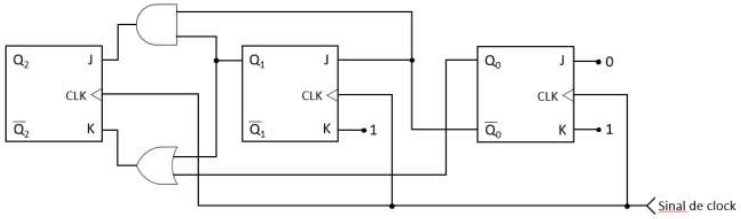

Seja o contador síncrono da figura abaixo. Considerando que os valores binários das saídas do contador sejam Q2 = 0; Q1 = 1 e Q0 = 0, assinale a alternativa que contém o valor binário das saídas Q2, Q1 e Q0 após o próximo pulso do sinal de clock.

OBS: A presença de um ponto preto em um cruzamento de linhas representa uma conexão.



Imagem associada para resolução da questão

  1. AQ2 = 0; Q1 = 0; Q0 = 0.
  2. BQ2 = 0; Q1 = 0; Q0 = 1.
  3. CQ2 = 0; Q1 = 1; Q0 = 1.
  4. DQ2 = 1; Q1 = 0; Q0 = 0.
  5. EQ2 = 1; Q1 = 0; Q0 = 1.
Revelar gabarito e comentário

GabaritoD — Q2 = 1; Q1 = 0; Q0 = 0.
