Questão de Banco de Dados — Modelagem e Mapeamento ER-relacional — FUNDATEC 2022

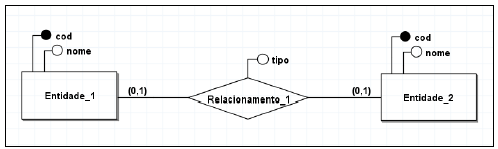

Considere o diagrama Entidade-Relacionamento (ER) da Figura 1 abaixo, construído no software brModelo versão 3.31:

Figura 1 - Diagrama ER

Agora, considere as implementações abaixo:

Implementação 1:

Entidade_1 (cod1, nome, cod2, tipo)

            cod2 referencia Entidade_2

Entidade_2 (cod2, nome)

Implementação 2:

Entidade_1 (cod1, nome)

Entidade_2 (cod2, nome, cod1, tipo)

           Cod1 referencia Entidade_1

Implementação 3:

Entidade_1 (cod1, nome)

Entidade_2 (cod2, nome)

Entidade_3 (cod1, cod2, tipo)

           cod1 referencia Entidade_1

           cod2 referencia Entidade_2

Quais implementações representam corretamente o diagrama ER da Figura 1?
