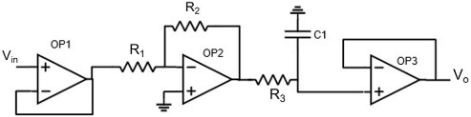

A respeito do circuito de condicionamento de sinais apresentado a seguir, assinale a alternativa correta.
- AO circuito contém os seguintes elementos: buffer, amplificador de ganho e filtro passa-baixa de primeira ordem, sendo que a saída Vo está em fase com Vin.
- BO circuito contém os seguintes elementos: buffer, amplificador de ganho e filtro passa-baixa de primeira ordem, sendo que a saída Vo está em antifase com Vin.
- CO circuito contém um estágio de amplificação de ganho, que é proporcional à razão entre R1+C1.
- DO circuito permite a adição de uma componente de offset ao sinal de entrada Vin, sendo útil para aplicações em que se empregam microcontroladores com A/D que apresentam somente faixa positiva de leitura de tensão.
- EO circuito de condicionamento apresenta um filtro passa-baixa do tipo Sallen-Key, útil para mitigação de componentes de alta frequência em Vin.
