Questão de Engenharia Mecânica — Geral — INSTITUTO AOCP 2026

Engenharia MecânicaGeral
Código
qa426076
Banca
INSTITUTO AOCP
Órgão
IF CE
Ano
2026
Cargo
PEBTT ( )

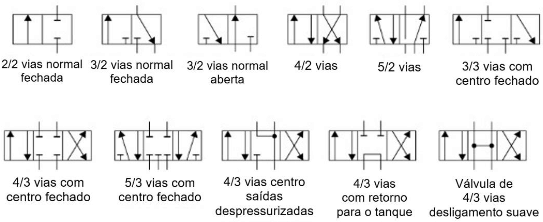

A figura a seguir apresenta elementos que são utilizados frequentemente em sistemas de automação industrial.

Imagem associada para resolução da questão

Acerca desses elementos, assinale a alternativa correta.

  1. AOs elementos indicados na figura representam atuadores hidráulicos utilizados por transformar energia hidráulica em energia mecânica.
  2. BA figura apresenta diferentes tipos de válvulas, porém as diferenças entre cada elemento presente na figura resumem-se apenas aos diferentes tipos de fabricantes, sendo que todas as válvulas apresentam operações equivalentes.
  3. COs elementos da figura indicam válvulas direcionais, que são elementos que influenciam, por exemplo, o trajeto do ar comprimido de forma a bloquear a passagem, abrir a passagem e direcionar o fluxo de ar.
  4. DA figura contém uma válvula reguladora de fluxo, que apresenta a função principal de bloquear o fluxo de ar ou fluido hidráulico.
  5. EAs válvulas de pressão têm a função principal de modificar a velocidade e o fluxo pneumático na rede pneumática
Revelar gabarito e comentário

GabaritoC — Os elementos da figura indicam válvulas direcionais, que são elementos que influenciam, por exemplo, o trajeto do ar comprimido de forma a bloquear a passagem, abrir a passagem e direcionar o fluxo de ar.
