Questão de Engenharia Civil — Vigas — FUNDATEC 2023
Engenharia CivilVigas
- Código
- qa471430
- Banca
- FUNDATEC
- Órgão
- IFC
- Ano
- 2023
- Cargo
- Eng ( )

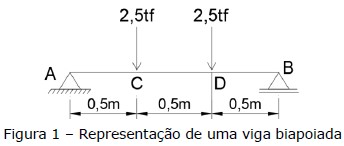

Para responder à questão, considere a Figura 1 abaixo. A Figura 1 ilustra o modelo estrutural de uma viga que será submetida a um ensaio experimental para definir a resistência à tração na flexão de um determinado material. Sabendo que a viga apresenta um apoio de 2º gênero no ponto A e um apoio de 1º gênero no ponto B, responda às questões.
Em relação ao esforço interno de momento fletor, é correto afirmar que sua intensidade máxima será de:
- A0,75 tf.m.
- B1,00 tf.m.
- C1,25 tf.m.
- D1,50 tf.m.
- E1,75 tf.m.
