Questão de Engenharia Civil — Vigas — FAUEL 2023

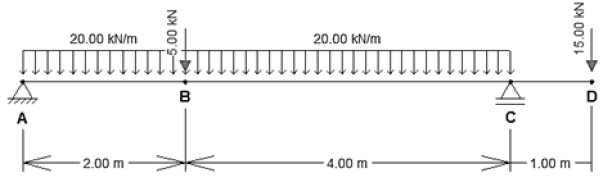

Vigas isostáticas são elementos estruturais unidimensionais, também chamadas de barras, submetidas a esforços de flexão, de cisalhamento e, em alguns casos, axiais. Estas barras servem normalmente como suporte para outros elementos estruturais, tais como as lajes, ou ainda como apoio de paredes. Diante disso, para a viga isostática de 7 metros de comprimento a seguir, submetida aos carregamentos indicados no desenho, o valor do momento fletor nos pontos B e C são, em módulo, respectivamente e aproximadamente, iguais a:

1. A87,9 kNm e 0,0 kNm.
2. B87,9 kNm e 15,0 kNm.
3. C75,0 kNm e 0,0 kNm.
4. D81,7 kNm e 0,0 kNm.
5. E81,7 kNm e 15,0 kNm.
