Questão de Engenharia Civil — Pórticos, Quadros e Arcos — FAUEL 2023

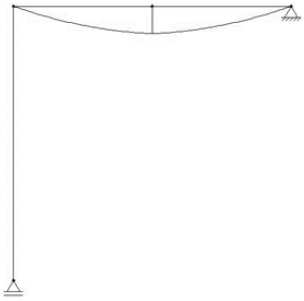

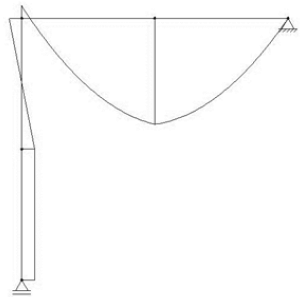

Pórticos isostáticos planos são estruturas lineares, com cargas coplanares aplicadas, compostos por barras retas ligadas entre si, podendo ser feitos em concreto armado, madeira ou aço. Sobre este assunto, e observando o pórtico isostático a seguir, assinale a alternativa CORRETA quanto ao formato do diagrama de momentos fletores. (Ignore a proporcionalidade dos desenhos das alternativas)
