A Norma 5.444 – Símbolos Gráficos para Instalações Elétricas Prediais, se baseia na conceituação simbológica de quatro elementos geométricos básicos: o traço, o círculo, o triângulo equilátero e o quadrado. Os símbolos gráficos referentes às instalações elétricas prediais encontram-se nas Tabelas 2, 3, 4, 5, 6, 7 e 8 da mesma.

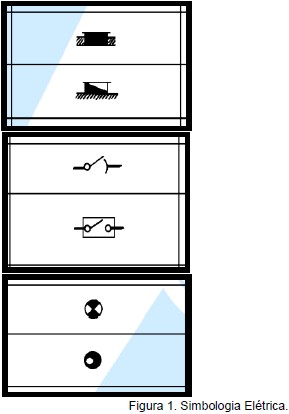

Imagem associada para resolução da questão



Diante do exposto, assinale a alternativa incorreta.

  1. AO ponto de luz na parede (arandela) também é representado pelo círculo
  2. BO seguimento de reta representa o eletroduto
  3. CTriângulo equilátero representa tomadas em geral
  4. DQuadrado representa três funções básicas: o ponto de luz, o interruptor e a indicação de qualquer dispositivo embutido no teto
Revelar gabarito e comentário

GabaritoD — Quadrado representa três funções básicas: o ponto de luz, o interruptor e a indicação de qualquer dispositivo embutido no teto
