Questão de Engenharia Civil — Vigas — FUNDATEC 2023

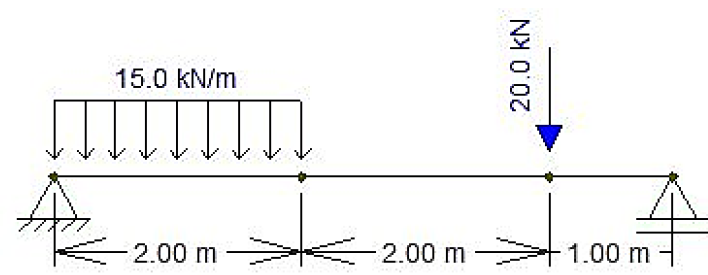

Na figura abaixo, uma viga apresenta um carregamento distribuído de 15 kN/m e um carregamento concentrado de 20 kN. Em relação aos esforços internos, assinale a alternativa que apresenta, respectivamente, o esforço cortante e o momento fletor na posição x = 4 metros, contados a partir do apoio da esquerda.

1. A28 kN e 26 kN.m.
2. B-2 kN e -22 kN.m.
3. C-22 kN e 22 kN.m.
4. D22 kN e -26 kN.m.
5. E2 kN e 26 kN.m.
