Questão de Engenharia Elétrica — Medidas Elétricas (Instrumentos de Medida; Técnicas de Medição) — FUNDATEC 2023

Engenharia ElétricaMedidas Elétricas (Instrumentos de Medida; Técnicas de Medição)
Código
qa475468
Banca
FUNDATEC
Órgão
ELETROCAR
Ano
2023
Cargo
Op COD ( )

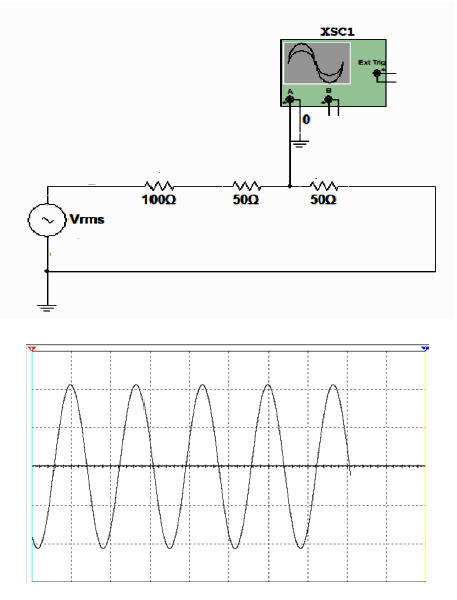

Sabendo que a leitura do osciloscópio está na escala de 20V/Div, determine a tensão RMS da fonte de tensão AC do circuito a seguir e assinale a alternativa correta.Imagem associada para resolução da questão
  1. A120V.
  2. B170V.
  3. C150V.
  4. D200V.
  5. E100V.
Revelar gabarito e comentário

GabaritoA — 120V.
