Questão de Engenharia Elétrica — Latches e Flip-Flop's — FUNDATEC 2023

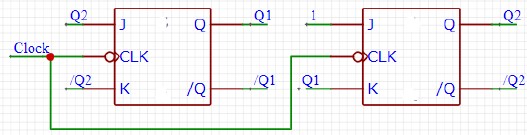

Considerando Flip-flops JK, em que o estado atual Q1Q2=01 (Q1=0 e Q2=1) e com disparo apenas na borda de descida do clock, qual a sequência que este circuito executa com os pulsos de clock?

1. A00 – 01 – 10
2. B01 – 01 – 01
3. C01 – 10 – 00 – 10
4. D01 – 11 – 10
5. E00 – 01 – 10 – 11
