Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — FUNDATEC 2023
Engenharia ElétricaLeis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos
- Código
- qa475527
- Banca
- FUNDATEC
- Órgão
- IFC
- Ano
- 2023
- Cargo
- PEBTT ( )

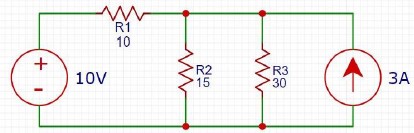

Assinale a alternativa que apresenta os valores corretos de tensão e corrente no resistor R2. Todos os resistores estão representados em Ohms [Ω].
- AVR2 = 10 V; IR2 = 0,66 A
- BVR2 = 20 V; IR2 = 1,33 A
- CVR2 = 5 V; IR2 = 0,5 A
- DVR2 = 25 V; IR2 = 1,66 A
- EVR2 = 30 V; IR2 = 2 A
