Questão de Engenharia Elétrica — Teoremas (Thevenin, Norton, Ponte de Wheatstone; Transf. Estrela-Triângulo; etc) — FUNDATEC 2023
Engenharia ElétricaTeoremas (Thevenin, Norton, Ponte de Wheatstone; Transf. Estrela-Triângulo; etc)
- Código
- qa475529
- Banca
- FUNDATEC
- Órgão
- IFC
- Ano
- 2023
- Cargo
- PEBTT ( )

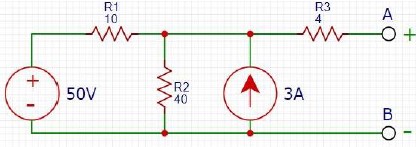

Calcule o circuito equivalente de Thevenin do circuito a seguir, do ponto de vista dos terminais A e B, e assinale a alternativa que apresenta os valores corretos. Todos os resistores estão representados em Ohms [Ω].
- AVTh = 50 V ; RTh = 14 Ω
- BVTh = 25 V ; RTh = 54 Ω
- CVTh = 50 V ; RTh = 12 Ω
- DVTh = 64 V ; RTh = 9 Ω
- EVThn = 64 V ; RTh = 12 Ω
