Questão de Engenharia Elétrica — Diodos (Retificador, Zener, Schottky, LED) — FUNDATEC 2023

Engenharia ElétricaDiodos (Retificador, Zener, Schottky, LED)
Código
qa475532
Banca
FUNDATEC
Órgão
IFC
Ano
2023
Cargo
PEBTT ( )

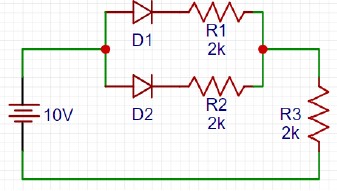

Determine VR3 para o circuito abaixo, considerando os diodos de silício. Utilizar o modelo equivalente simplificado, em que VD=0,7V, RD=desconsiderado.Imagem associada para resolução da questão
  1. A1,66 V
  2. B2,5 V
  3. C3,3 V
  4. D4 V
  5. E6,2 V
Revelar gabarito e comentário

GabaritoE — 6,2 V

Link permanente: /questoes/qa475532
