Questão de Engenharia Elétrica — Transistor Junção Bipolar (TJB) — FUNDATEC 2023
Engenharia ElétricaTransistor Junção Bipolar (TJB)
- Código
- qa475536
- Banca
- FUNDATEC
- Órgão
- IFC
- Ano
- 2023
- Cargo
- PEBTT ( )

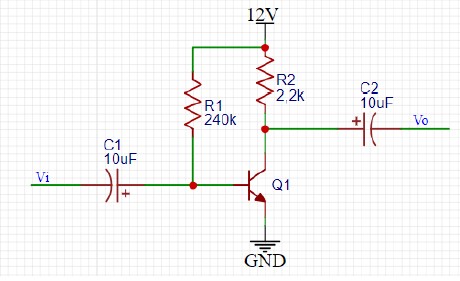

Determine os valores IC e o VCE quiescente (polarização DC sem sinal) do transistor, considerando para o transistor um β=50.
- AIC=1,20 mA e VCE=2,30 V
- BIC=5,50 mA e VCE=10,50 V
- CIC=3,33 mA e VCE=6,00 V
- DIC=2,35 mA e VCE=6,83 V
- EIC=1,33 mA e VCE=4,33 V
