Questão de Engenharia Elétrica — Transistor Junção Bipolar (TJB) — FUNDATEC 2023

Engenharia ElétricaTransistor Junção Bipolar (TJB)
Código
qa475538
Banca
FUNDATEC
Órgão
IFC
Ano
2023
Cargo
PEBTT ( )

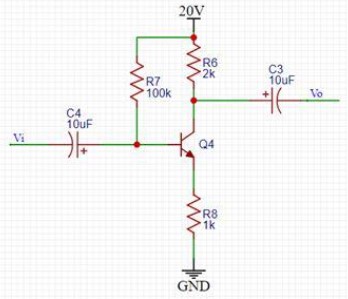

Determine os valores IB e o IC quiescente (polarização DC sem sinal) do transistor, considerando para o transistor um β=50, IC= βIB e IE=(β+1)IB.Imagem associada para resolução da questão
  1. AIB=0,2 mA, IC=10 mA
  2. BIB=0,14 mA, IC=7 mA
  3. CIB=0,12 mA IC=6 mA
  4. DIB=0,014 mA, IC=0,7 mA
  5. EIB=0,02 mA, IC=1 mA
Revelar gabarito e comentário

GabaritoC — IB=0,12 mA IC=6 mA
