Questão de Engenharia Elétrica — Curto-Circuitos Simétricos e Assimétricos — FUNDATEC 2023

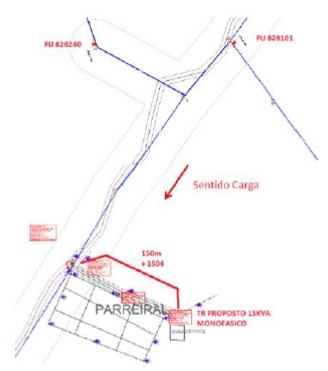

Especifique o elo fusível em ramal trifásico em um novo projeto de rede de 13,8 kV. Nesse novo ramal será instalado um TR de 15 kVA no final do trecho do novo cabo 1S04. À montante dessa rede existe um ELO de 25 K. No início do ramal, deverá ser instalado o elo fusível a 150 m à montante do TR. Este ramal já possui corrente de Carga de 10 A. Sempre utilizar elos preferenciais. Os níveis de CC existente no ponto em que será instalado o novo TR são:   Curto-circuito monofásico = 200 A Curto-circuito trifásico = 355 A   Dados conforme figura abaixo.

1. A10 K
2. B12 K
3. C15 K
4. D20 K
5. E25 K
