Questão de Engenharia Elétrica — Controles Lógicos Programáveis - CLP e Sistemas Supervisórios e de Aquisição de Dados - SCADA) — FUNDATEC 2023
Engenharia ElétricaControles Lógicos Programáveis - CLP e Sistemas Supervisórios e de Aquisição de Dados - SCADA)
- Código
- qa475594
- Banca
- FUNDATEC
- Órgão
- IFC
- Ano
- 2023
- Cargo
- Tec ( )

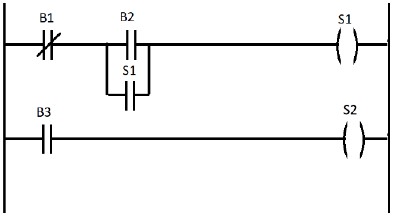

A linguagem denominada Ladder funciona muito similar a diagramas elétricos e sua simbologia, representando seus elementos interligados através de um diagrama lógico. Considerando Ladder, temos três botões B1, B2 e B3 fisicamente normalmente abertos. Assinale a alternativa que descreve de forma correta o comportamento do sistema.
- AO sistema irá ligar a saída S1 quando o botão B2 estiver pressionado, no momento em que ele for desligado, a saída S1 desligará.
- BO sistema irá ligar a saída S2 quando o botão B3 for pressionado e manterá a saída S2 ligada mesmo depois do botão B3 ser desligado.
- CToda vez que a saída S1 for ligada, a saída S2 também irá ligar.
- DQuando os botões B1 e B2 forem pressionados, a saída S1 será ligada.
- EQuando o botão B2 for pressionado, a saída S1 irá ligar, permanecendo ligada até que o botão B1 seja pressionado.
