Questão de Engenharia Elétrica — Circuitos de Excitação Senoidal, Fasores em C.A., Impedância e Tensão Eficaz — FUNDATEC 2023

Engenharia ElétricaCircuitos de Excitação Senoidal, Fasores em C.A., Impedância e Tensão Eficaz
Código
qa475624
Banca
FUNDATEC
Órgão
IFC
Ano
2023
Cargo
Tec ( )

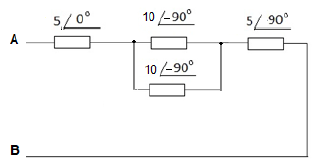

Para o circuito a seguir, determine a impedância equivalente na forma retangular entre os terminais A e B. ,Imagem associada para resolução da questão
  1. A0 – J5 Ω.
  2. B0 + J5 Ω.
  3. C5 + J0 Ω.
  4. D5 + J5 Ω.
  5. E2,5 + J2,5 Ω.
Revelar gabarito e comentário

GabaritoC — 5 + J0 Ω.

Link permanente: /questoes/qa475624
