Questão de Engenharia Elétrica — Circuitos Trifásicos — FUNDATEC 2023

Engenharia ElétricaCircuitos Trifásicos
Código
qa475670
Banca
FUNDATEC
Órgão
IFC
Ano
2023
Cargo
Tec ( )

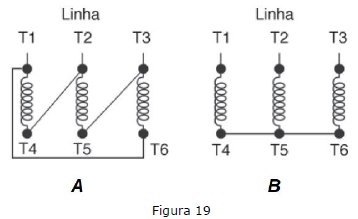

Observe a Figura 19 e assinale a alternativa correta.Imagem associada para resolução da questão
  1. AFigura A é uma ligação em estrela, utilizada para ligação na tensão inferior (220 V); Figura B é uma ligação em triângulo, utilizada para ligação na tensão superior (380 V).
  2. BFigura A é uma ligação em estrela, utilizada para ligação na tensão superior (380 V); Figura B é uma ligação em triângulo, utilizada para ligação na tensão inferior (220 V).
  3. CFigura A é uma ligação em triângulo, utilizada para ligação na tensão inferior (220 V); Figura B é uma ligação em estrela, utilizada para ligação na tensão superior (380 V).
  4. DFigura A é uma ligação em triângulo; Figura B é uma ligação em estrela; esses tipos de ligação independem das tensões de alimentação.
  5. EFigura A é uma ligação em triângulo; Figura B é uma ligação em estrela; esses tipos de ligação não são utilizadas na instalação de motores no País.
Revelar gabarito e comentário

GabaritoC — Figura A é uma ligação em triângulo, utilizada para ligação na tensão inferior (220 V); Figura B é uma ligação em estrela, utilizada para ligação na tensão superior (380 V).
