Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — INSTITUTO AOCP 2023

Engenharia ElétricaLeis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos
Código
qa475884
Banca
INSTITUTO AOCP
Órgão
IF MA
Ano
2023
Cargo
Tec ( )

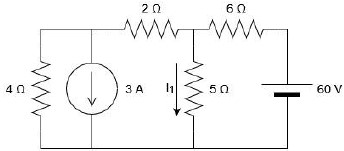

Para o circuito da figura a seguir, calcule o valor da corrente I1, que circula sobre o resistor de 5 Ω.Imagem associada para resolução da questão
  1. A20 A.
  2. B6 A.
  3. C3 A.
  4. D12 A.
  5. E9 A.
Revelar gabarito e comentário

GabaritoC — 3 A.

Link permanente: /questoes/qa475884
