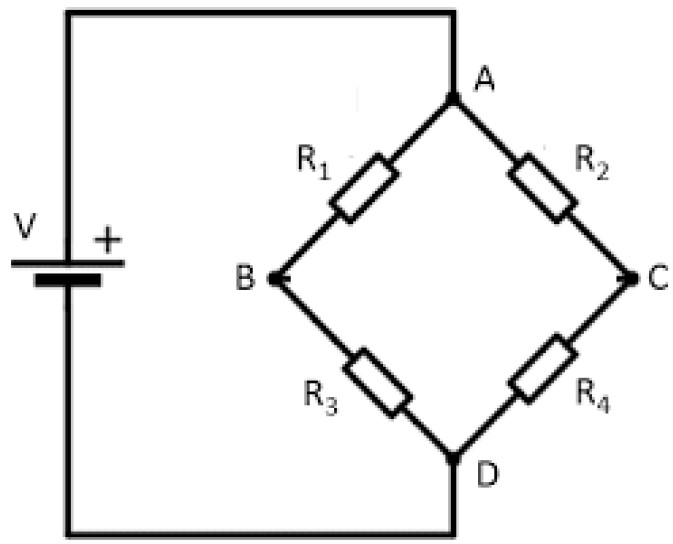

A figura a seguir ilustra um circuito elétrico conhecido como ponte de Weatstone: Sobre a ponte de Weatstone, assinale a alternativa INCORRETA.
- ASe os resistores R1, R2, R3, R4 forem respectivamente 560 Ω, 910 Ω, 470 Ω e 620 Ω, e a tensão da fonte for de 12 V, a diferença de potencial entre os pontos B e C é de 0,61 V.
- BSe os resistores R1, R2, R3, R4 forem respectivamente 1500 Ω, 910 Ω, 1000 Ω e 390 Ω, e a tensão da fonte for de 20 V, a diferença de potencial entre os pontos B e C é de 2 V.
- CÉ um circuito frequentemente utilizado em equipamentos de medição de grandezas elétricas.
- DSe os resistores R1, R2, R3, R4 forem respectivamente 330 Ω, 510 Ω, 470 Ω e 560 Ω, e a tensão da fonte for de 10 V, a corrente fornecida pela fonte para o circuito é de 30 mA.
- ESe os resistores R1, R2, R3, R4 forem respectivamente 750 Ω, 820 Ω, 330 Ω e 120 Ω, e a tensão da fonte for de 15 V, a corrente fornecida pela fonte para o circuito é de 29,8 mA.
