Questão de Engenharia Elétrica — NBR 5410 - Instalações Elétricas de Baixa Tensão — IBFC 2023

Os esquemas TN possuem um ponto da alimentação diretamente aterrado, sendo as massas ligadas a este ponto através de condutores de proteção. Nesse esquema, toda corrente de falta direta fase-massa é uma corrente de curto-circuito. São considerados três tipos de esquemas TN, de acordo com a disposição do condutor neutro e do condutor de proteção.

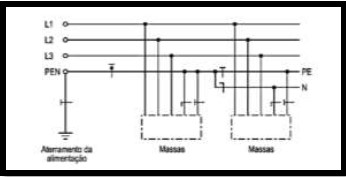

Observe a imagem do esquema TN e defina qual o tipo representa.

Figura1. Exemplo de Esquema - Aterramento.

Assinale a alternativa correta.
