Questão de Engenharia Elétrica — Dispositivos de Comando e Proteção em Comandos Elétricos — INSTITUTO AOCP 2023
Engenharia ElétricaDispositivos de Comando e Proteção em Comandos Elétricos
- Código
- qa477535
- Banca
- INSTITUTO AOCP
- Órgão
- CODEBA
- Ano
- 2023
- Cargo
- Ana Por ( )

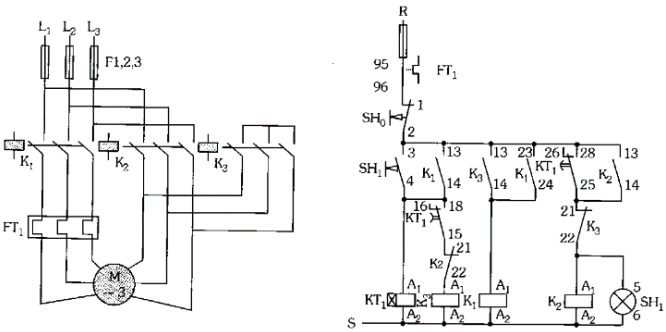

Um engenheiro eletricista recebeu o seguinte diagrama de sistema de comando de uma máquina da fábrica onde trabalha: Em relação ao diagrama, o engenheiro pode afirmar que
- Aao acionar o botão SH1, será acionado o relé temporizador KT1, contatora K1 e contatora K3.
- Bao acionar o botão SH0, será acionado o relé temporizador KT1, contatora K1 e contatora K3.
- Cao acionar o botão SH1, será acionado o relé temporizador KT1, contatora K2 e contatora K3.
- Dao acionar o botão SH0, será acionado o relé temporizador KT1, contatora K2 e contatora K3.
- Eo sinaleiro SH1 indica o funcionamento do motor em estrela (Y).
