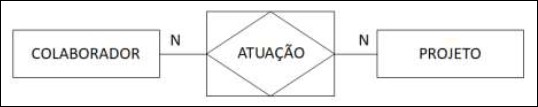

No diagrama de entidade relacionamento (DER) da figura abaixo, ATUAÇÃO é uma entidade do tipo .
Diagrama de entidade relacionamento
Assinale a alternativa que preenche corretamente a lacuna do trecho acima.
GabaritoA — associativa
Gabarito: letra A. No DER, ATUAÇÃO é uma entidade associativa, pois representa a redefinição de um relacionamento (em geral N:N) como uma entidade, permitindo que ela se relacione com outras entidades e possua atributos próprios. Essa é a definição clássica de entidade associativa no modelo entidade-relacionamento.
A entidade associativa é um conceito central na modelagem de dados. Ela surge quando um relacionamento entre duas ou mais entidades precisa ser tratado como uma entidade em si, seja para armazenar atributos específicos da associação, seja para permitir que essa associação se relacione com outras entidades. O caso mais comum é o relacionamento N:N (muitos-para-muitos), que no modelo relacional precisa ser desmembrado em dois relacionamentos 1:N, criando uma tabela associativa. No DER, essa tabela é representada como uma entidade associativa, geralmente desenhada como um retângulo com um losango dentro ou com um losango conectado a ela.
Para entender a diferença, é preciso distinguir os tipos de entidade:
Tipo de Entidade | Característica Principal | Exemplo |
|---|---|---|
Forte (ou Independente) | Existência não depende de outra entidade; possui chave primária própria. | CLIENTE, PRODUTO |
Fraca (ou Dependente) | Existência depende de outra entidade; identificada pela chave da entidade forte + discriminador. | DEPENDENTE (de FUNCIONÁRIO) |
Associativa | Redefinição de um relacionamento como entidade; permite atributos próprios e relacionamento com outras entidades. | ATUAÇÃO (entre FUNCIONÁRIO e PROJETO) |
A pegadinha da banca está em confundir a entidade associativa com outros conceitos do MER. A alternativa E (ternária) é a mais tentadora, pois um relacionamento ternário envolve três entidades, e a figura pode sugerir isso. No entanto, a entidade associativa não é definida pelo número de entidades participantes, mas pela sua natureza de "relacionamento elevado a entidade". A alternativa C (especializada) remete à especialização/generalização (superclasses e subclasses), que é outro mecanismo do MER. As alternativas B (agrupadora) e D (múltipla) não são termos técnicos consagrados no modelo entidade-relacionamento.
Guarde o critério decisivo: entidade associativa = relacionamento que virou entidade. É exatamente isso que a figura representa com ATUAÇÃO, e é nesse ponto que as alternativas se separam.
A entidade associativa é a redefinição de um relacionamento como uma entidade. No DER, ela é representada quando um relacionamento (frequentemente N:N) precisa ser tratado como entidade, podendo ter atributos próprios e se relacionar com outras entidades. ATUAÇÃO, no diagrama, é exatamente isso: um relacionamento entre entidades que foi elevado à categoria de entidade.
"Agrupadora" não é um tipo de entidade no MER. O modelo entidade-relacionamento classifica entidades em fortes, fracas e associativas. O termo "agrupadora" não possui significado técnico no contexto de modelagem de dados.
"Especializada" remete ao conceito de especialização/generalização, onde uma entidade (superclasse) é dividida em subclasses (entidades especializadas). ATUAÇÃO não representa uma hierarquia de especialização, mas sim um relacionamento transformado em entidade.
"Múltipla" não é um tipo de entidade no MER. O termo pode confundir com relacionamentos múltiplos ou com a cardinalidade, mas não define um tipo de entidade no modelo entidade-relacionamento.
Um relacionamento ternário é aquele que envolve três entidades. Embora a figura possa sugerir a participação de múltiplas entidades, ATUAÇÃO é uma entidade associativa, não um relacionamento ternário. A entidade associativa é definida pela sua natureza de relacionamento elevado a entidade, independentemente do número de entidades participantes.
A banca explora a confusão entre entidade associativa e relacionamento ternário. A figura com várias entidades pode induzir o candidato a pensar em ternário, mas o conceito-chave é que ATUAÇÃO é um relacionamento que virou entidade. Lembre-se: associativa = relacionamento elevado a entidade, não importa quantas entidades participam.
Para identificar uma entidade associativa no DER, procure por um retângulo que representa um relacionamento (muitas vezes com um losango dentro ou conectado). Pergunte-se: "essa entidade existe para registrar atributos de uma associação entre outras entidades?" Se sim, é uma entidade associativa.
Gabarito: letra A
