Questão de Banco de Dados — Modelo Entidade-Relacionamento (MER) — Instituto Consulplan 2023

Generalização/Especialização no Modelo Entidade-Relacionamento

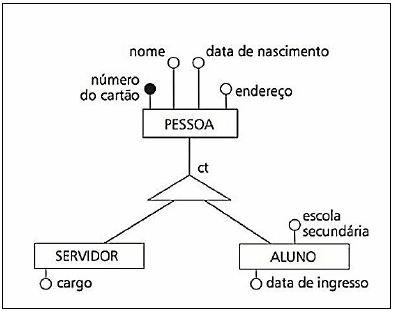

Gabarito: letra D. O diagrama representa uma generalização/especialização compartilhada e total da entidade Pessoa, pois a entidade genérica Pessoa se subdivide em subentidades (especializações) que herdam seus atributos, e a participação é total (toda ocorrência de Pessoa deve pertencer a pelo menos uma subentidade) e compartilhada (uma ocorrência pode pertencer a mais de uma subentidade).

A generalização/especialização é um mecanismo do MER que permite organizar entidades em hierarquias de supertipo e subtipo. Na especialização, uma entidade genérica (superclasse) é dividida em entidades mais específicas (subclasses), que herdam os atributos e relacionamentos da superclasse. Na generalização, ocorre o processo inverso: entidades específicas são unificadas em uma entidade genérica. Esse conceito é fundamental para representar a herança de propriedades no modelo conceitual.

As restrições que caracterizam uma generalização/especialização são duas: a restrição de participação e a restrição de exclusividade. A restrição de participação pode ser total (toda ocorrência da superclasse deve pertencer a pelo menos uma subclasse) ou parcial (uma ocorrência da superclasse pode não pertencer a nenhuma subclasse). A restrição de exclusividade pode ser exclusiva (uma ocorrência da superclasse pode pertencer a no máximo uma subclasse) ou compartilhada (uma ocorrência pode pertencer a mais de uma subclasse).

No diagrama da questão, a entidade Pessoa é a superclasse, e as subclasses (como Aluno, Professor, etc.) herdam seus atributos. A participação é total, pois toda Pessoa deve ser classificada em pelo menos uma das subclasses, e é compartilhada, pois uma Pessoa pode pertencer a mais de uma subclasse simultaneamente (por exemplo, uma pessoa pode ser ao mesmo tempo Aluno e Professor). Essa combinação de restrições é o que define a alternativa D como correta.

A pegadinha da banca está em confundir os conceitos de entidade associativa e generalização/especialização. A entidade associativa é um relacionamento que é tratado como entidade para permitir sua associação com outras entidades, enquanto a generalização/especialização é uma hierarquia de herança. O diagrama mostra claramente uma hierarquia, não um relacionamento transformado em entidade.

Guarde a distinção entre as restrições de participação (total/parcial) e exclusividade (exclusiva/compartilhada): é exatamente essa combinação que separa as alternativas desta questão.

Alternativa A — ❌ Incorreta

A entidade associativa é um relacionamento que é redefinido como entidade para poder se relacionar com outras entidades. No diagrama, não há um relacionamento sendo transformado em entidade; há uma hierarquia de herança entre Pessoa e suas subclasses. A alternativa confunde o conceito de entidade associativa com o de generalização/especialização.

Alternativa B — ❌ Incorreta

A alternativa menciona "chave total da entidade Pessoa", o que não é um conceito válido no MER. A restrição de participação total se refere à obrigatoriedade de toda ocorrência da superclasse pertencer a uma subclasse, não a uma "chave total". Além disso, a alternativa omite a restrição de exclusividade, que é compartilhada no diagrama.

Alternativa C — ❌ Incorreta

A alternativa combina dois conceitos incorretamente: "entidade associativa" e "herança de propriedades". A herança de propriedades é característica da generalização/especialização, não da entidade associativa. O diagrama não representa uma entidade associativa, mas sim uma hierarquia de especialização.

Alternativa D — ✅ Correta ⟵ GABARITO

A alternativa descreve corretamente o diagrama: uma generalização/especialização compartilhada e total da entidade Pessoa. A participação é total porque toda ocorrência de Pessoa deve pertencer a pelo menos uma subclasse, e é compartilhada porque uma ocorrência pode pertencer a mais de uma subclasse. A herança de propriedades é implícita nesse tipo de hierarquia.

Gabarito: letra D
