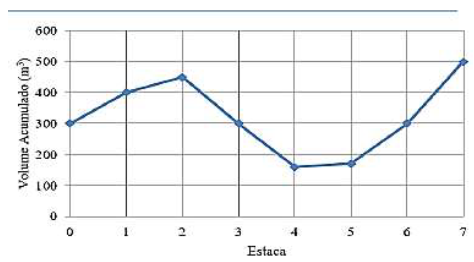

Diagrama de Brückner, também conhecido como diagrama de massas, é um método de análise gráfico usado em um projeto de uma estrada ou rodovia para auxiliar na distribuição dos materiais de corte e aterro (representação dos volumes acumulados). Muito utilizado para o estudo da compensação de terra entre cortes e aterros. Sobre o diagrama, observe a imagem abaixo: Assinale a alternativa incorreta.
- AO trecho entre 2 e 4 do diagrama corresponde a um trecho de aterro
- BA diferença de coordenadas entre dois pontos no gráfico mede o volume de terra entre esses pontos
- CO ponto 2 corresponde à transição do corte para o aterro
- DO trecho entre 2 e 4 do diagrama corresponde a um trecho de corte
- EO ponto mínimo corresponde a transição do aterro para o corte
