Questão de Engenharia Civil — Vigas — INSTITUTO AOCP 2024

Engenharia CivilVigas
Código
qa574141
Banca
INSTITUTO AOCP
Órgão
DPE MS
Ano
2024
Cargo
Ana Def ( )

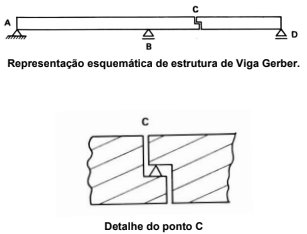

Observe a seguinte representação esquemática de uma estrutura tipo viga Gerber com ponto C (dente Gerber) em destaque. Considere A como apoio de 2º gênero, e B e D de 1º gênero:

Imagem associada para resolução da questão

Com base nas informações apresentadas, assinale a alternativa INCORRETA.

  1. ASendo o apoio D de 1o gênero, ele pode absorver uma força vertical.
  2. BSe tiver carregamento atuante apenas no trecho ABC, sendo estas cargas verticais, haverá apenas uma reação vertical no ponto C contribuindo para o equilíbrio do trecho ABC.
  3. CO ponto C é usualmente representado por uma rótula.
  4. DO momento fletor no ponto C é nulo.
  5. EO ponto C é um ponto de transmissão de forças.
Revelar gabarito e comentário

GabaritoB — Se tiver carregamento atuante apenas no trecho ABC, sendo estas cargas verticais, haverá apenas uma reação vertical no ponto C contribuindo para o equilíbrio do trecho ABC.

Link permanente: /questoes/qa574141
