Questão de Engenharia Civil — Vigas — FUNDATEC 2024

Engenharia CivilVigas
Código
qa574871
Banca
FUNDATEC
Órgão
IFAP
Ano
2024
Cargo
Eng ( )

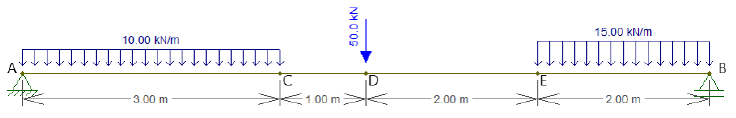

Considere a viga apresentada na Figura 1 a seguir:



Imagem associada para resolução da questão



Figura 1 – Viga submetida a carregamentos



Ainda sobre a viga apresentada na Figura 1, assinale a alternativa que apresenta, aproximadamente, o valor do momento fletor máximo e a posição em que ele ocorre.

  1. A50,0 kN.m – Ponto D.
  2. B56,9 kN.m – Ponto B.
  3. C110,0 kN.m – Ponto C.
  4. D114,4 kN.m – Ponto C.
  5. E137,5 kN.m – Ponto D.
Revelar gabarito e comentário

GabaritoE — 137,5 kN.m – Ponto D.
