Considere a viga apresentada na Figura 2 a seguir:

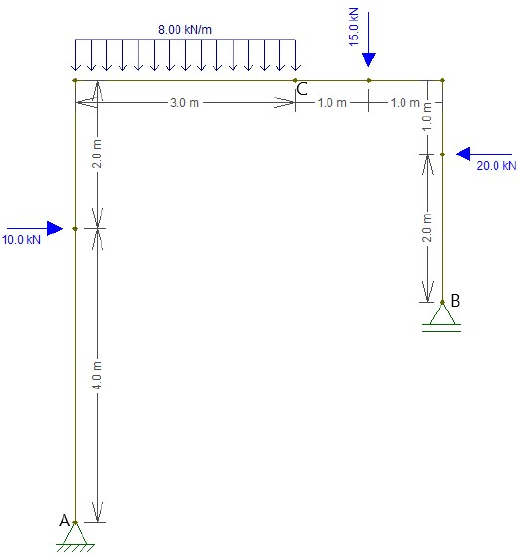

Figura 2 – Pórtico submetido a carregamentos
Na Figura 2, um pórtico isostático é composto por um pilar de 6 m de altura à esquerda, uma viga de 5 m de comprimento na parte central e um pilar de 3 m de altura à direita. O pórtico é submetido a um carregamento concentrado de 10,0 kN e 20,0 kN, respectivamente, nos pilares da esquerda e da direita, um carregamento distribuído de 8,0 kN/m aplicado nos 3 primeiros metros contados a partir da esquerda na viga central e um carregamento concentrado de 15 kN a 1 m da extremidade direita da viga central.
Assinale a alternativa que apresenta corretamente os valores das reações de apoio verticais da esquerda (ponto A) e da direita (ponto B), respectivamente:
- A8,2 kN e 47,2 kN.
- B19,5 kN e 19,5 kN.
- C24,0 kN e 15,0 kN.
- D31,8 kN e 7,2 kN.
- E39,0 kN e 39,0 kN.
