Considere a viga apresentada na Figura 2 a seguir:

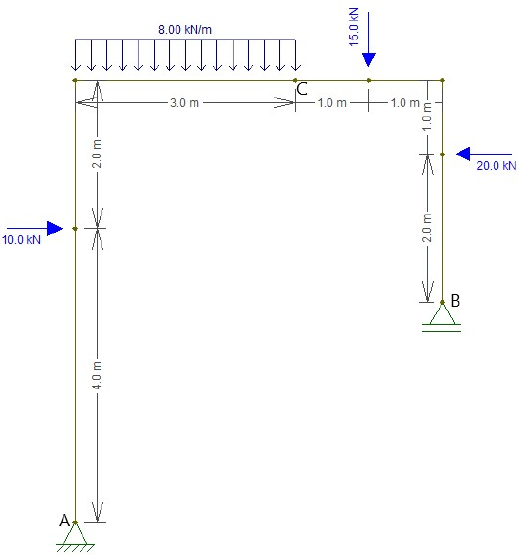

Figura 2 – Pórtico submetido a carregamentos
Ainda sobre o pórtico apresentado na Figura 2, relativo aos esforços internos, assinale a alternativa que apresenta o valor do momento fletor, em módulo, na posição C, localizado a 3 m da extremidade esquerda da viga central da estrutura.
- A20,6 kN.m.
- B24 kN.m.
- C39,4 kN.m.
- D59,4 kN.m.
- E80,0 kN.m.
