Questão de Engenharia Elétrica — Dispositivos de Comando e Proteção em Comandos Elétricos — FUNDATEC 2024

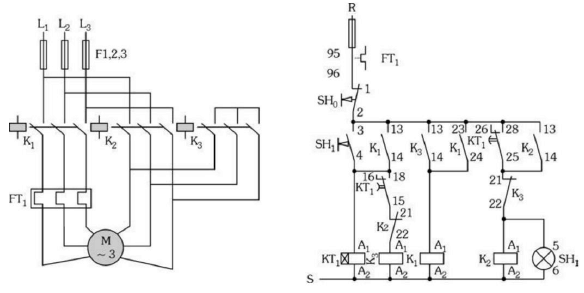

Ao estudar as condições requeridas para o funcionamento da maquinaria em uma instalação elétrica, é importante conhecer os circuitos de força e o comando de motores. A imagem abaixo apresenta o circuito de força (esquerda) e o comando (direita) de um motor trifásico com partida estrela-triângulo. Analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas. ( ) Ao pressionar o botão pulsador SH1, é acionado o relé de tempo KT1 que alimenta a bobina do contator K3, energizando a bobina de K1. Assim, o motor inicia a sua partida em estrela.   ( ) Decorrido o tempo selecionado em KT1, o relé de tempo fecha, energizando o contator K2 e interrompendo a alimentação do contator K3. O contator K2 é mantido energizado, e o motor opera com a conexão em triângulo.   ( ) Ao pressionar o botão de impulso SH0, os circuitos das bobinas dos contatores K1 e K2 são desligados, interrompendo o funcionamento do circuito.   ( ) A ligação em estrela-triângulo é possível se há possibilidade de ligação em dupla tensão, e os motores devem ter, no mínimo, seis bornes de ligação.   A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

1. AF – V – V – F.
2. BF – F – V – V.
3. CF – V – F – V.
4. DV – F – F – F.
5. EV – V – V – V.
