Questão de Engenharia Elétrica — Amplificadores Operacionais, Diferenciais e de Potência — FUNDATEC 2024
Engenharia ElétricaAmplificadores Operacionais, Diferenciais e de Potência
- Código
- qa575556
- Banca
- FUNDATEC
- Órgão
- UFCSPA
- Ano
- 2024
- Cargo
- Eng ( )

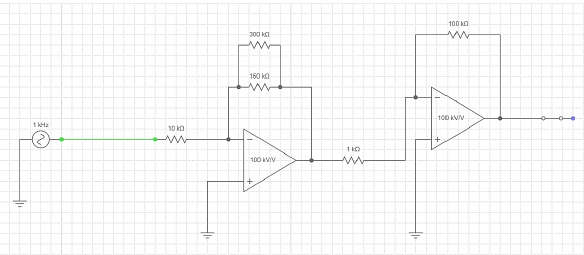

Observe o circuito da figura abaixo e assinale a alternativa correta. Considere Vin = 100 mV (Vp: Tensão de pico) e Vout = 100 V (Vp: Tensão de pico).
- AO ganho do primeiro estágio G1 = 10 dB, do segundo estágio G2 = 20 dB e a saída não estará invertida em relação à entrada: Vout = Gt.Vin (Gt é o Ganho total).
- BO ganho total do circuito (Gt) é de 100 dB e a saída estará invertida em relação à entrada: Vout = - Gt.Vin.
- CO ganho do primeiro estágio G1 = 10 dB, do segundo estágio G2 = 30 dB e a saída estará invertida em relação à entrada: Vout = - Gt.Vin (Gt é o Ganho total).
- DO ganho total do circuito (Gt) é de 40 dB e a saída estará invertida em relação à entrada: Vout = - Gt.Vin.
- EO ganho do primeiro estágio G1 = 20 dB, do segundo estágio G2 = 20 dB e a saída estará invertida em relação à entrada: Vout = - Gt.Vin (Gt é o Ganho total).
