Questão de Engenharia Elétrica — Dispositivos de Comando e Proteção em Comandos Elétricos — FUNDATEC 2024

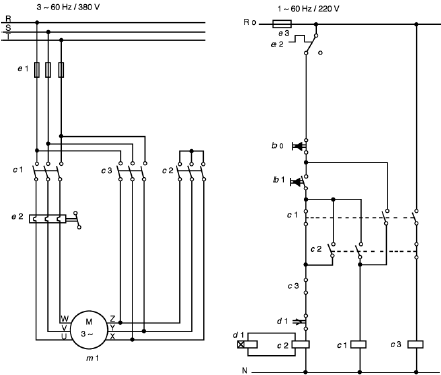

Analise a figura abaixo e as assertivas a seguir:   I. A figura apresenta os diagramas de força e de controle de um acionamento estrela-triângulo de máquina trifásica de indução.   II. No diagrama, o botão b1 ativa o acionamento da máquina.   III. Nesse tipo de acionamento, após um tempo pré-programado, a máquina inverte o sentido de rotação.   IV. As contactoras C1, C2 e o dispositivo de retardamento d1 são responsáveis pela sequência inicial de partida do motor em estrela.   Quais estão INCORRETAS?

1. AApenas I.
2. BApenas III.
3. CApenas IV.
4. DApenas I e III.
5. EApenas II e IV.
