Questão de Engenharia Elétrica — Latches e Flip-Flop's — INSTITUTO AOCP 2024

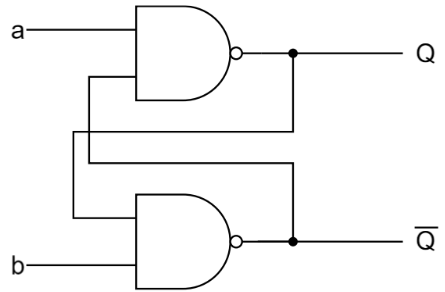

Durante um ensaio em bancada, um engenheiro eletricista se depara com a montagem do circuito como mostrada na figura a seguir:   Para documentar o funcionamento desse circuito, o engenheiro descreve sua tabela verdade. Assinale a alternativa que apresenta uma linha correta dessa tabela verdade.

1. Aa = 0, b = 0, Q = 1.
2. Ba = 0, b = 1, Q = 0.
3. Ca = 1, b = 0, Q = 1.
4. Da = 1, b = 1, Q = inválido.
5. Ea = 1, b = 1, Q = não muda.
