Questão de Engenharia Elétrica — Teoremas (Thevenin, Norton, Ponte de Wheatstone; Transf. Estrela-Triângulo; etc) — INSTITUTO AOCP 2024
Engenharia ElétricaTeoremas (Thevenin, Norton, Ponte de Wheatstone; Transf. Estrela-Triângulo; etc)
- Código
- qa575588
- Banca
- INSTITUTO AOCP
- Órgão
- SEAP PR
- Ano
- 2024
- Cargo
- Ag Prof ( )

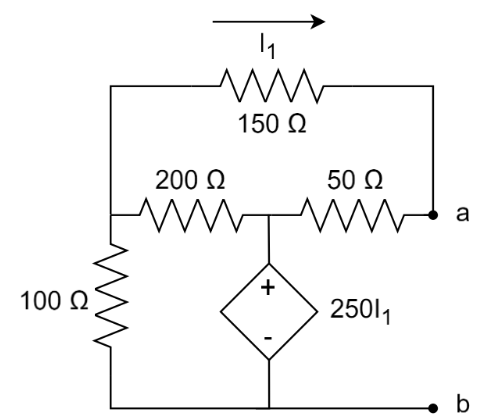

A partir do circuito representado na figura a seguir, calcule a tensão e a resistência do equivalente de Thévenin vista pelos terminais a e b e assinale a alternativa com os valores corretos.
- AVth = 50 V Rth = 100 \Omega.
- BVth = 50 V Rth = 50 \Omega.
- CVth = 0 V Rth = 150 \Omega.
- DVth = 0 Rth = 50 \Omega.
- EVth = 20 V Rth = 30 \Omega.
