Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — INSTITUTO AOCP 2024
Engenharia ElétricaLeis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos
- Código
- qa575602
- Banca
- INSTITUTO AOCP
- Órgão
- SEAP PR
- Ano
- 2024
- Cargo
- Ag Prof ( )

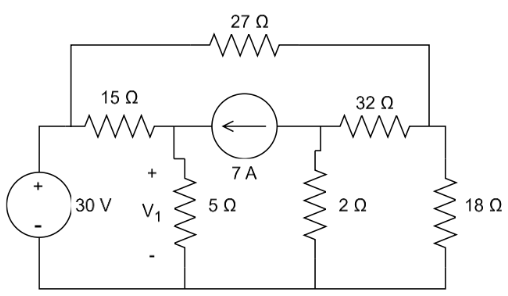

A partir do circuito representado na figura a seguir, utilize o teorema da superposição, calcule o valor da tensão V1 sobre o resistor de 5 \Omega, sabendo que essa tensão corresponde apenas à contribuição da fonte de tensão, e assinale a alternativa que apresenta a tensão correta.
- A2,0 V.
- B-5,0 V.
- C5,0 V.
- D-7,5 V.
- E7,5 V.
