Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — INSTITUTO AOCP 2024

Engenharia ElétricaLeis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos
Código
qa575603
Banca
INSTITUTO AOCP
Órgão
SEAP PR
Ano
2024
Cargo
Ag Prof ( )

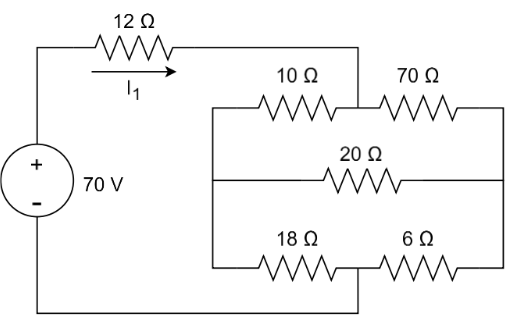

Considerando o circuito representado na figura a seguir, assinale a alternativa que apresenta o valor da corrente I1 sobre o resistor de 12 \Omega.

Imagem associada para resolução da questão


  1. A1,23 A.
  2. B4,36 A.
  3. C20,12 A.
  4. D2,41 A.
  5. E13,67 A.
Revelar gabarito e comentário

GabaritoD — 2,41 A.
