Questão de Engenharia Elétrica — Estabilidade em Sistemas de Controle (Routh-Hurwitz, LGR, etc.) — IBFC 2024

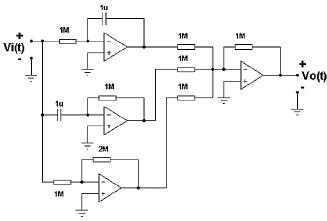

Analise o circuito abaixo.  Um sinal de saída Vo(t) é gerado a partir de uma entrada Vi(t). Os valores dos resistores estão em Ω e dos capacitores em F. Os amplificadores operacionais podem ser considerados ‘ideais’, isto é, com ganho muito alto (> 100.000) e sem limites de excursão de tensão de saída. Nestas condições, considerando que o circuito apresenta uma função de transferência no domínio ‘s’, assinale a alternativa que apresenta seus polos e zeros.

1. AZero duplo: -1, polo: 0
2. BZero: 0, polo duplo: -1
3. CZeros: -1 e 1, polo: 0
4. DZero: 0, polos: -1 e 1
