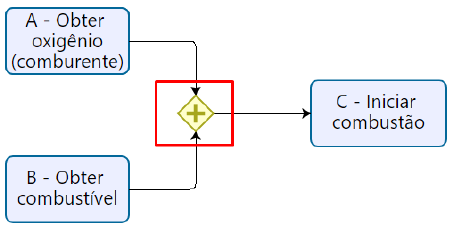

A imagem a seguir apresenta o fragmento de um diagrama BPMN que descreve o processo de combustão de um combustível qualquer.
Observe que as atividades A, B e C estão conectadas por uma variante do elemento gateway (decisão).
Que variante do elemento gateway é essa e qual é a sua função no diagrama?
- ATrata-se de um gateway inclusivo, indicando a tomada de decisão entre dois caminhos possíveis: A e B. A atividade C será executada e uma decisão deve ser feita entre seguir o caminho A ou B.
- BTrata-se de um gateway exclusivo, indicando que somente uma das três atividades, A, B ou C, será executada.
- CTrata-se de um gateway exclusivo, indicando a execução de dois caminhos disponíveis simultaneamente: A e B. A atividade C será executada, e obrigatoriamente os caminhos A ou B serão executados ao final.
- DTrata-se de um gateway complexo, indicando a execução simultânea das três atividades: A, B e C.
- ETrata-se de um gateway paralelo, indicando que as atividades A e B são caminhos obrigatórios e devem ocorrer simultaneamente para a execução do fenômeno descrito na atividade C.
