Questão de Engenharia Elétrica — Projetos Elétricos: Fatores de Projeto, Eletrodutos, Interruptores, Tomadas, Fornecimento de Energia — FUNDATEC 2025
Engenharia ElétricaProjetos Elétricos: Fatores de Projeto, Eletrodutos, Interruptores, Tomadas, Fornecimento de Energia
- Código
- qa653372
- Banca
- FUNDATEC
- Órgão
- Pref Santa Rosa
- Ano
- 2025
- Cargo
- Eng (Pref Sta Rosa)

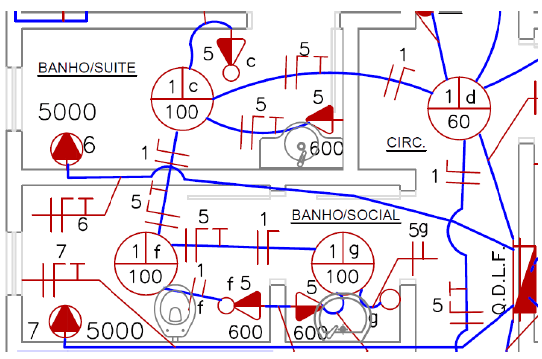

Analise o diagrama unifilar da figura abaixo e assinale a alternativa INCORRETA.
- AO circuito 7 alimenta uma carga de 5.000 W, possivelmente um chuveiro.
- BO circuito 5 é de iluminação.
- CO circuito 6 alimenta uma carga de 5.000 W, possivelmente um chuveiro.
- DExistem tomadas de força 600 W no projeto.
- EOs circuitos 6 e 7 possuem fase, neutro e terra.
