Questão de Engenharia Elétrica — Mapas de Karnaugh — FUNDATEC 2025

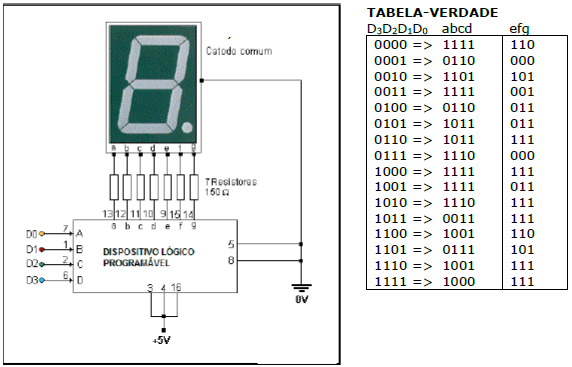

A figura abaixo exibe um circuito de acionamento de display led de 7 segmentos, no qual um PLD foi programado, conforme a tabela-verdade ao seu lado: Assinale qual mapa de Karneaugh corresponde a saída “g” do Dispositivo Lógico Programável:

1. A
2. B
3. C
4. D
5. E
