Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — FUNDATEC 2025

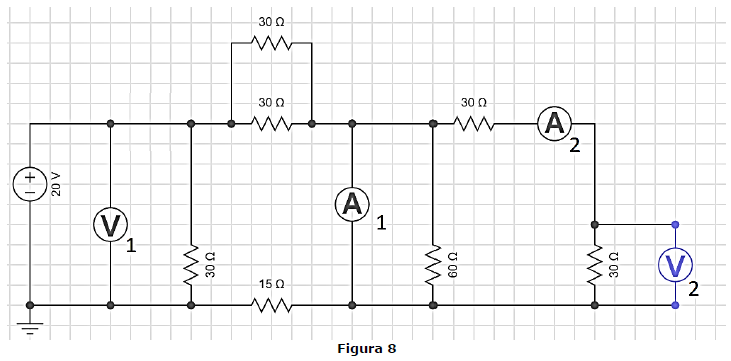

Analise o circuito apresentado na Figura 8 abaixo: Sabendo-se que a leitura do voltímetro V1 é de 20 V e a leitura do amperímetro A1 é de 667 mA, determine a leitura do amperímetro A2 e do voltímetro V2. Considere os instrumentos como ideais.

1. AA2 = 1,33 A; V2 = 20 V
2. BA2 = 167 mA; V2 = 5 V
3. CA2 = 1,0 A; V2 = 30 V
4. DA2 = 667 mA; V2 = 15 V
5. EA2 = 0 (zero) A; V2 = 0 (zero) V
