Questão de Engenharia Elétrica — Dispositivos de Comando e Proteção em Comandos Elétricos — FUNDATEC 2025

Engenharia ElétricaDispositivos de Comando e Proteção em Comandos Elétricos
Código
qa653444
Banca
FUNDATEC
Órgão
IF RS
Ano
2025
Cargo
Eng ( )

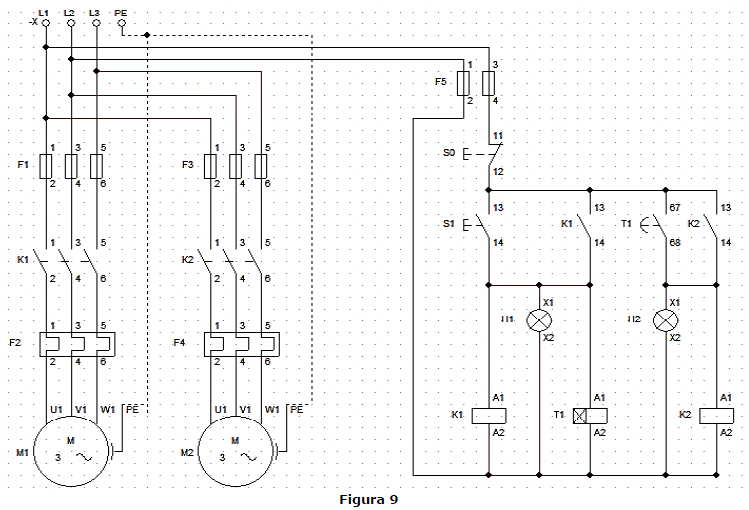

Analise a Figura 9 abaixo, que apresenta os diagramas de força e controle de dois motores M1 e M2:



Imagem associada para resolução da questão

Sobre os diagramas apresentados, assinale a alternativa correta.

  1. AO acionamento do motor M1 é realizado pela chave S0.
  2. BO acionamento imediato do motor M2 é realizado pela chave S1.
  3. CO acionamento do motor M2 é realizado somente pelo temporizador T1.
  4. DO funcionamento da instalação inicia com a partida do motor M2 e, posteriormente, ocorre a partida do motor M1 via temporizador T1.
  5. EO fechamento da chave S1 inicia a partida do motor M1 e, caso necessário, a partida do motor M2 será feita via chave S0, somente depois de transcorrido o tempo do temporizador T1.
Revelar gabarito e comentário

GabaritoC — O acionamento do motor M2 é realizado somente pelo temporizador T1.
