Questão de Engenharia Elétrica — Retificadores de Meia Onda e Onda Completa (Carga Resistiva) — FUNDATEC 2025

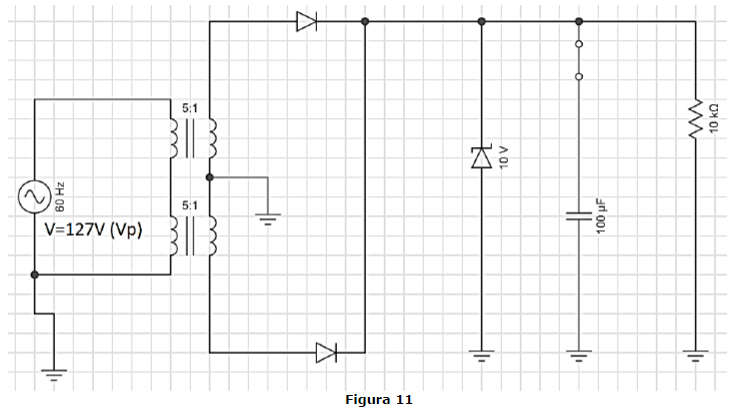

Analise o circuito apresentado na Figura 11 a seguir:

Com base nas informações apresentadas, analise as assertivas a seguir:

I. O circuito é de um retificador de meia onda.

II. O diodo zener mantém uma tensão constante (Vz = 10 V) na carga R = 10 quilo-ohms de 10 V.

III. A tensão na carga de 10 quilo-ohms é do tipo contínua pulsante.

IV. O capacitor em paralelo com a carga de 10 quilo-ohms realiza filtragem e redução do ripple, estabilizando a tensão na carga, que permanecerá constante e contínua.

Quais estão corretas?
